简要介绍

ASAP2 Editor 是一个将 ELF（Executable and Linkable Format）文件转换为 A2L（ASAP2 标准格式）文件的工具。它支持通过多种转换方法（线性、分数/有理数、代数表达式、查找表、符号查找表等）从 ELF 文件中提取观测量和标定量。该工具允许用户为每个对象灵活编辑转换方法，可选择独立或通用的转换方式。此外，工具支持输出最新的 A2L v1.60 版本，提供更强的公式能力和更好的兼容性。

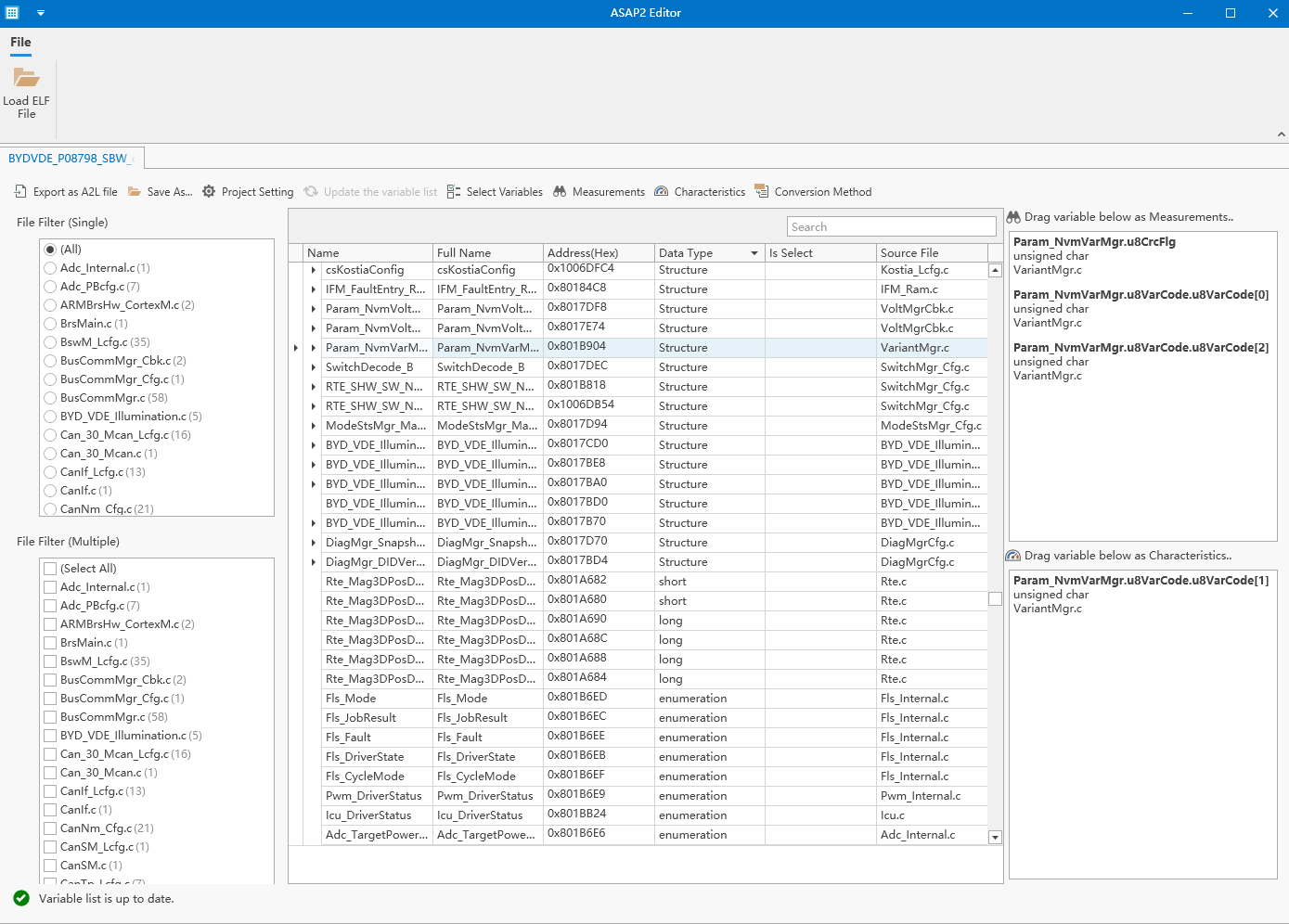

主界面说明

快速上手

加载 ELF 文件

步骤 1：点击 Load ELF File

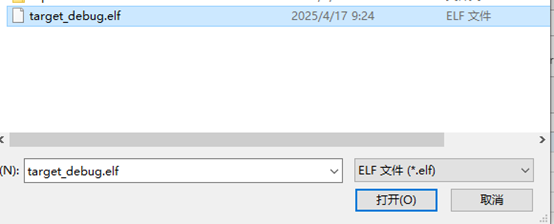

步骤 2：选择并加载 ELF 文件

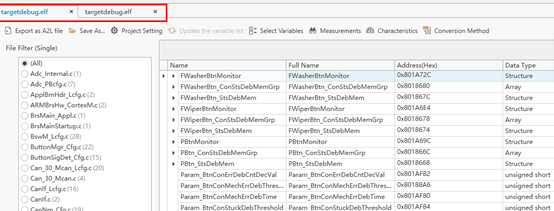

*支持同时打开多个 ELF 文件。

添加观测/标定量

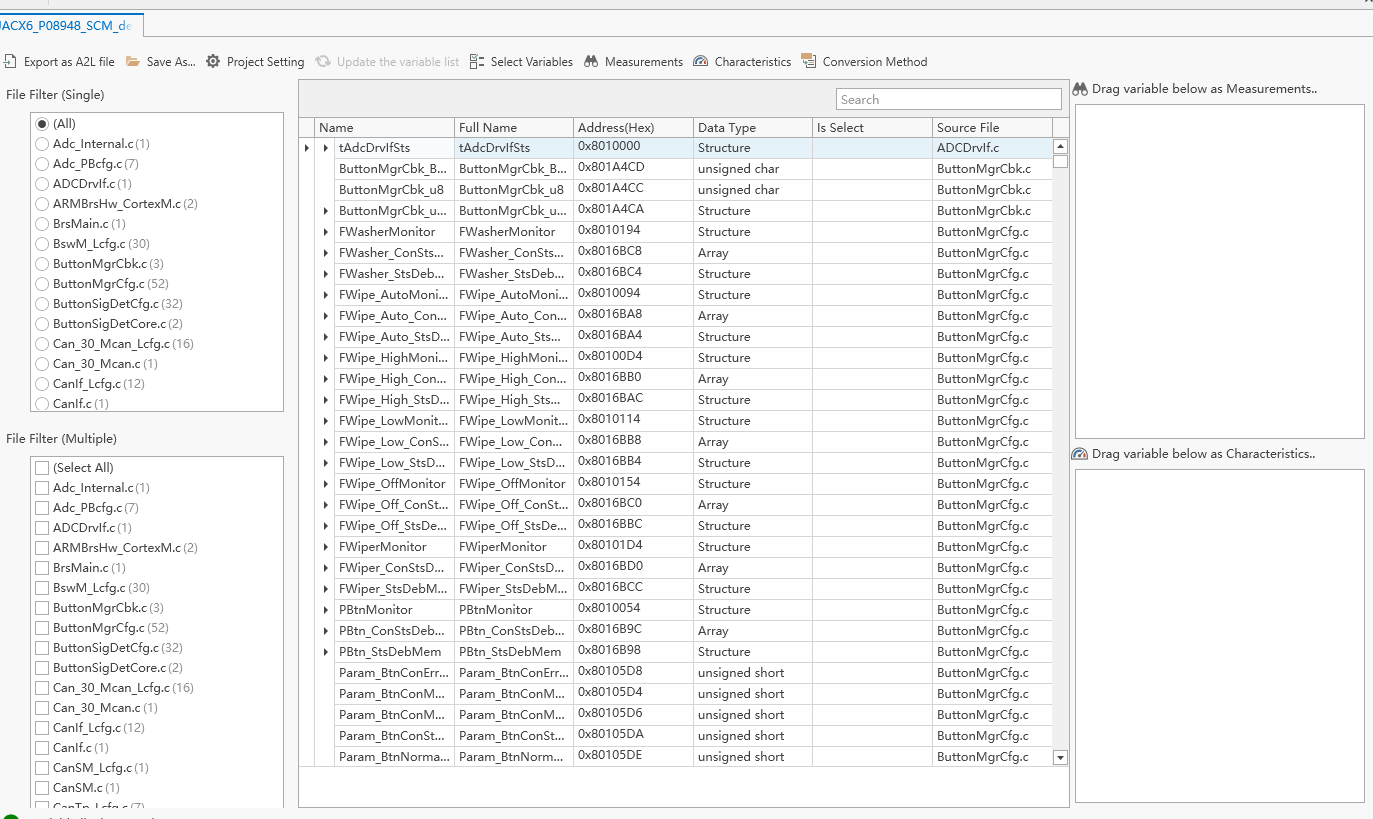

步骤 1：在工具栏选择 Select Variable

步骤 2：点击需要添加的变量/结构体/数组，右键菜单或拖拽到右侧即可将变量添加到观测/标定列表中。

编辑观测/标定属性并设置转换公式

步骤 1：在工具栏点击 Measurements / Characteristics 查看已添加的观测/标定量列表。

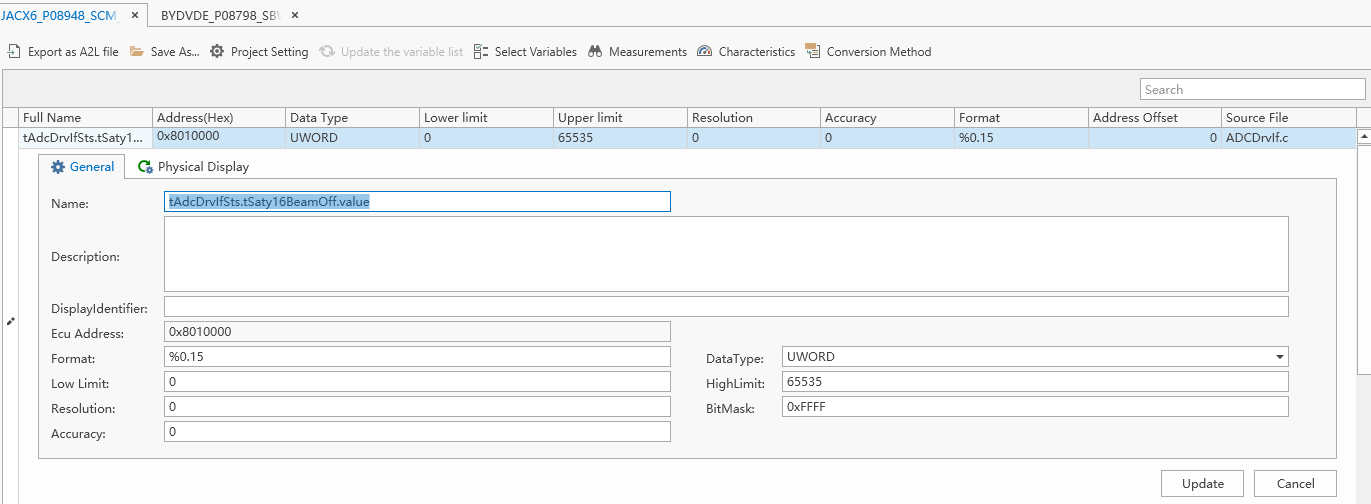

步骤 2：双击要编辑的观测/标定量以修改属性。

步骤 3：点击 Physical Display 为变量指定转换公式。

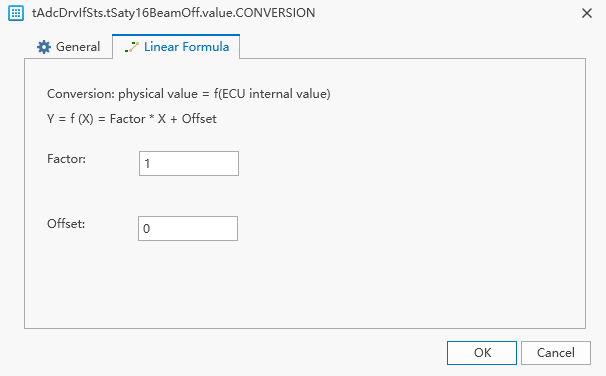

线性转换：

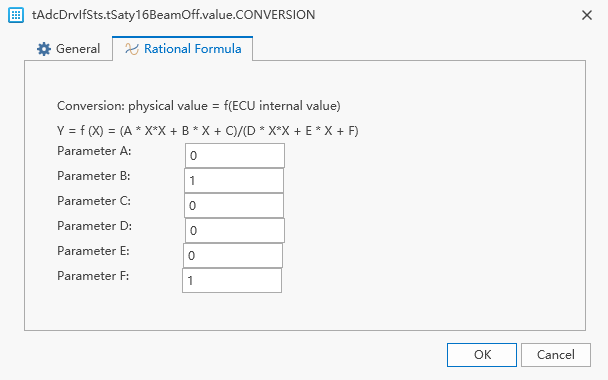

分数/有理数转换：

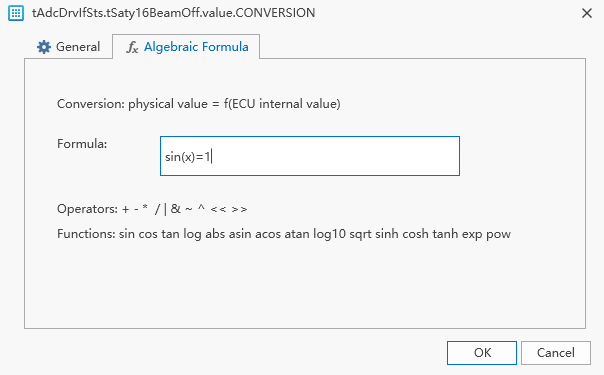

代数表达式转换：

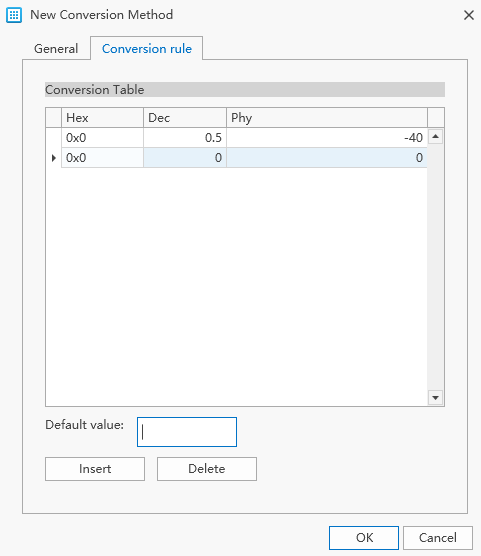

查找表转换：

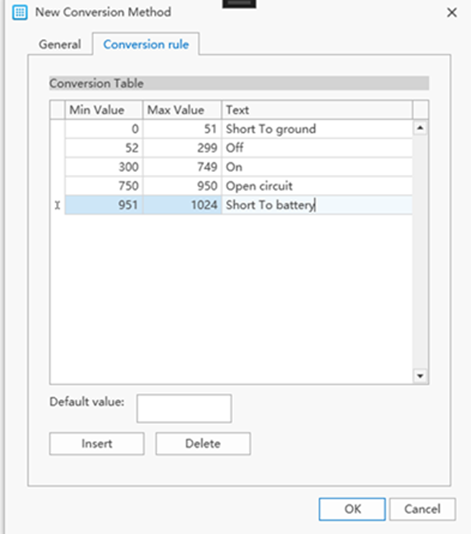

符号查找表转换：

创建新的转换公式

步骤 1：在工具栏打开 “Conversion Method”

步骤 2：点击 “Add New Conversion Method..” 或在空白处右键添加新的通用公式。

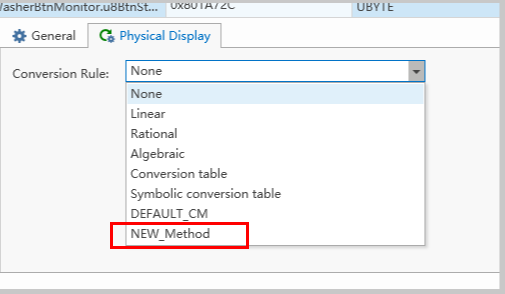

步骤 3：为变量指定一个通用公式。

检测 ELF 文件变更并一键更新分配的观测/标定地址

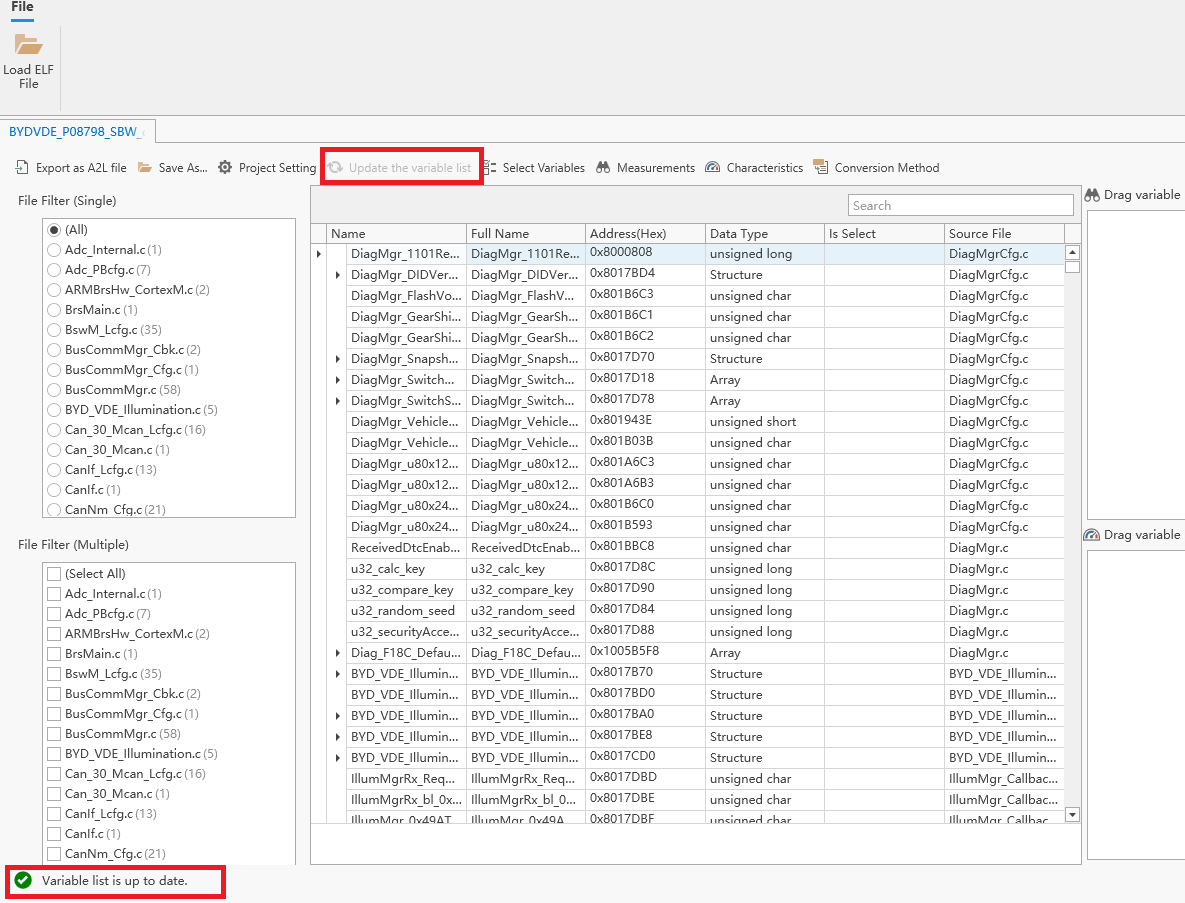

当当前打开的 ELF 文件发生变化时，界面会在下方给出提示：

点击 “Update Variable list” 可同步变量列表。

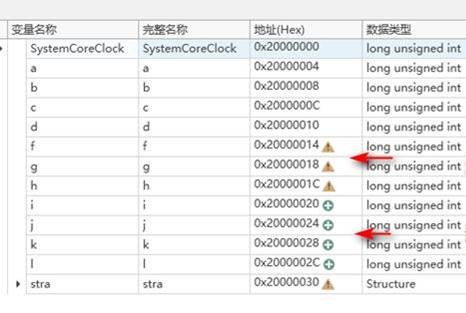

同时，已选变量列表不会丢失，界面会标注哪些变量地址发生了变化以及哪些变量已被删除（被删除的变量不会再生成）。

导出 A2L 文件

步骤 1：在工具栏点击 Export as A2L file。

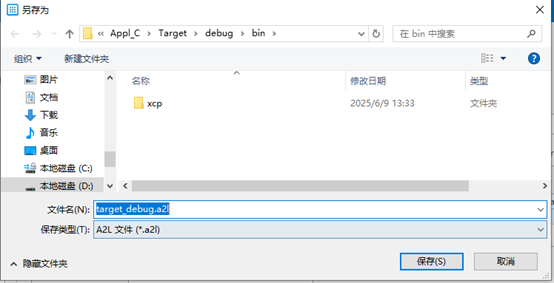

步骤 2：指定路径并导出 A2L 文件。
