创建第一个 ETStudio 仿真项目

新建第一个仿真工程​

本示例演示两个单功能 ECU 之间的通信仿真，主要任务包括：

  1. 创建节点 ECU1；
  2. 创建两个控制面板（开关仪表盘与指示灯仪表盘）；
  3. 通过 C++ 脚本实现节点间通信。

实现目标：当用户操作开关时，通过 CAN 报文发送该操作；当接收到 CAN 报文后，根据报文中的信号值控制指示灯的亮灭。

在 ETStudio 主界面中，点击 File → New，选择 ETStudio 提供的项目模板（如 Empty Project），双击可生成一个空白的 CAN 总线仿真工程。将工程保存到 FirstDemo 文件夹下，并根据前文的项目命名规范在 FirstDemo 下创建 DBC、dashboards 与 Scripts 文件夹。

添加 CAN 数据库​

数据库文件可被脚本与仪表盘调用，并能在 Trace、Diagram 等分析窗口中解析出相应信息，将十六进制数据转换为数据库中定义的报文与信号，从而提升可读性。

将数据库添加到工程：首先创建一个 DBC 数据库文件，在 DBC 的 Messages 下创建消息 Msg，在 Signals 下创建信号 switch，并将 switch 拖入 Msg 中，使其成为该消息的信号（本示例仅包含一个报文与一个信号）。

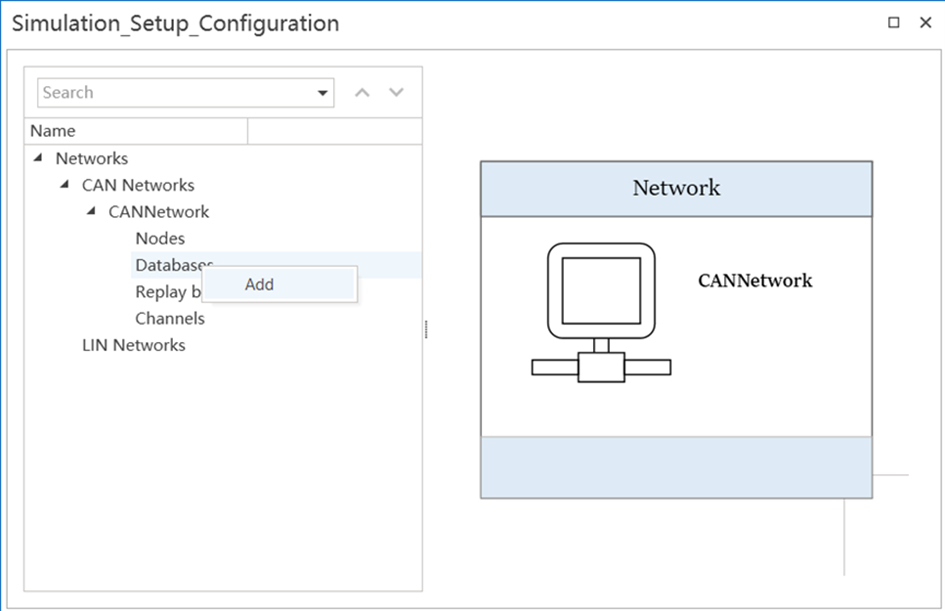

在 Virtual Node Setup 窗口中，点击视图内的 CAN Networks，右键选择 Add CANNetwork 添加 CAN 网络；然后在 CANNetwork → Databases 中右键选择 Add，将 FirstDemo.dbc 添加到仿真工程中。

定义系统变量​

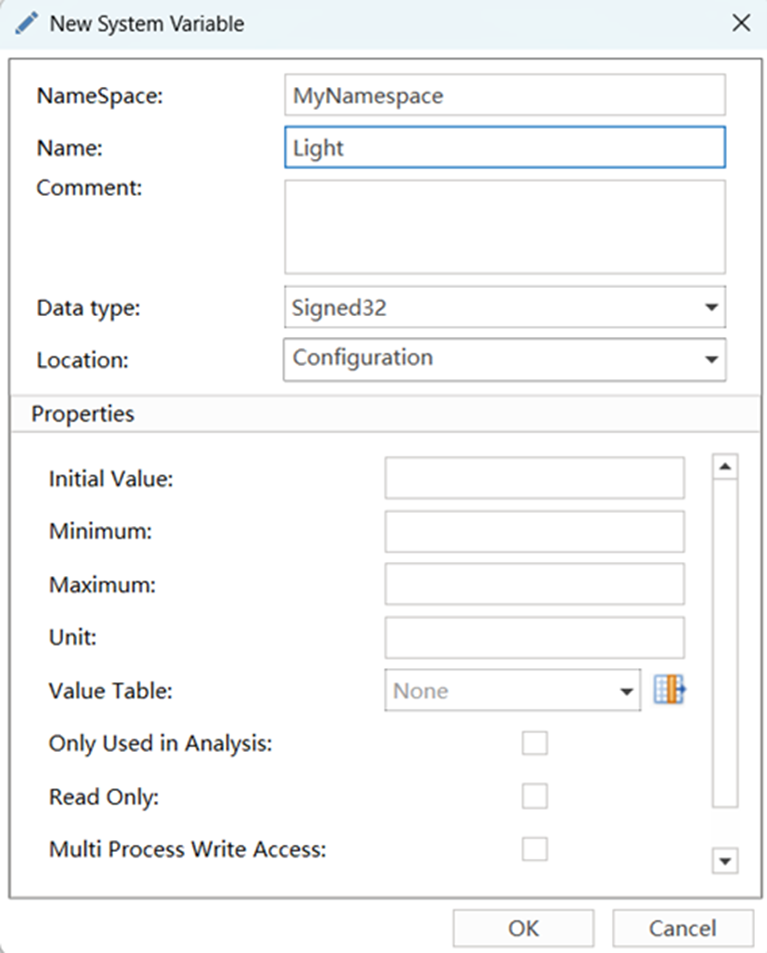

在 Setup 功能区点击图标打开 Global Variables 配置对话框，创建系统变量 Light 并按示例设置参数。

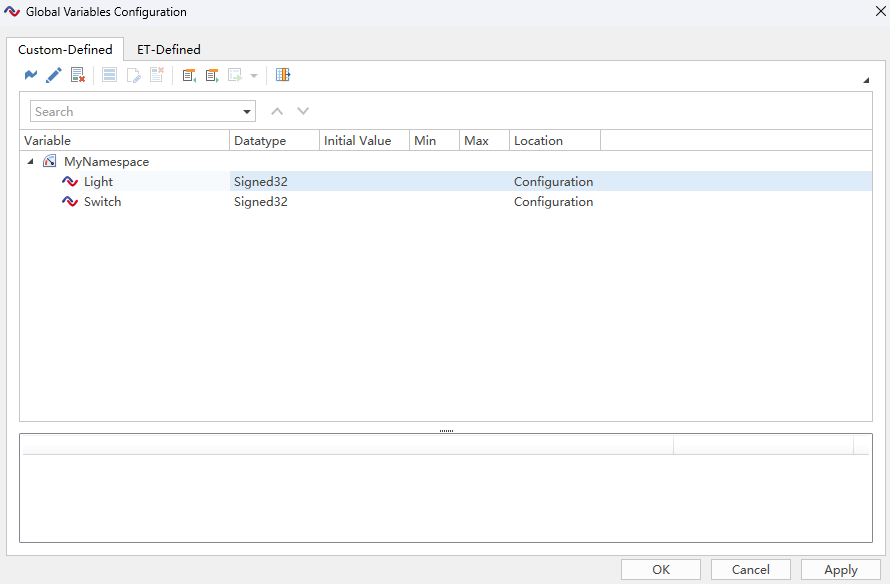

采用同样方式再创建一个系统变量 Switch，配置如下：Namespace: MyNamespace; Name: Switch; Data type: Signed32。设置完成后，可在变量列表中查看刚创建的两个系统变量。

创建仿真仪表盘​

ETStudio 允许在一个或多个仪表盘中设计所需的控制与显示控件，便于用户在近似真实环境下进行操作与观察。

创建开关仪表盘

步骤：

  1. 在 Home 功能区点击仪表盘图标选择 New dashboard，新建仪表盘并命名为 SWITCH，将其保存在 dashboards 文件夹下；
  2. 在仪表盘 Designer 的 Toolbox 中选择 Add Control Switch/Indicator，在属性对话框中按需设置参数（保持其它属性为默认）：
    • State Count：2
    • Mouse Activation Type：LeftRight
    • Symbol Filter：Variable
    • Value：Switch
  3. 在开关右侧添加 Static Text 控件，并将其文本设为 Switch。

创建指示灯仪表盘

  1. 新建另一个仪表盘，命名为 LIGHT，保存到 dashboards 文件夹；
  2. 在工具栏选择 Add Control，在属性对话框中设置：
    • Symbol Filter：Variable
    • Symbol：Light
  3. 在指示灯右侧添加 Static Text，将文本设为 Light。

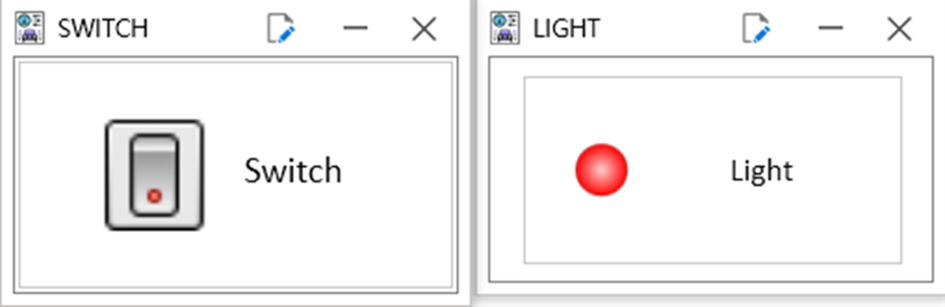

完成后，两个所需的仪表盘即创建完毕，点击 File → Save 保存并退出仪表盘编辑器。

创建网络节点​

处理系统变量变化、发送与接收报文的逻辑由脚本实现；在仿真配置中需创建节点并将脚本关联到节点上。

添加网络节点

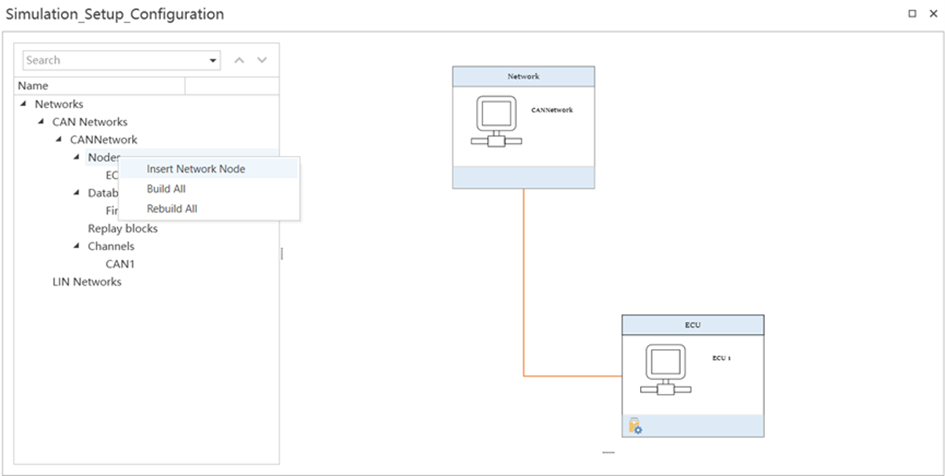

在 Simulation Setup 窗口中右键 Nodes，选择 Insert Network Node 创建节点 ECU1。当按下开关时，ECU1 将发送 CAN 报文，接收方收到报文后会相应点亮指示灯。

添加 Switch_Light 脚本

在 Tools 功能区点击 Code Editor 图标打开代码编辑器，选择 File → Open Folder 打开 Scripts 文件夹。点击 New Folder 创建 Switch_Light 文件夹，再点击 New File 创建 Switch_Light.cpp，并将下列代码添加到该文件：

#include <iostream>
#include <string>
#include "BaseMiniProgram.h"
#include <functional>
#include <list>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>

void SendMessage();
void CANHandler(EM_CANSendFrame_t* TxFrame)
{
    MyNamespace::Light = TxFrame->data[0];
}
void SendMessage()
{
    CANNetwork::Msg msg;
    msg.Switch = MyNamespace::Switch;
    msg.Transmit();
}
void PreviewApplicationInitialize()
{
}
void OnStart()
{
    MyNamespace::Switch.SetOnChange(SendMessage);
    register_CANTxEvent(1, 0x100, CANHandler);
}
void OnExit()
{
}

该代码使节点 ECU1 在系统变量 Switch 变化时发送更新后的报文到总线；接收端在收到 Msg 报文后，会根据报文中的 switch 信号更新系统变量 Light，从而实现指示灯的点亮或熄灭。

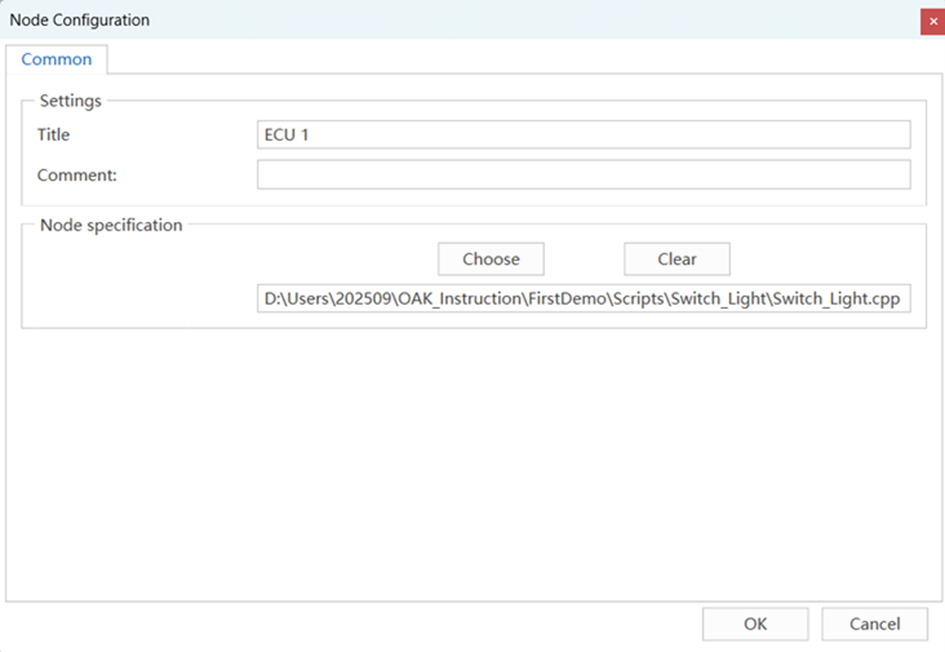

将脚本添加后，在 Simulation Setup 中右键 ECU1 选择 Configuration 打开节点配置对话框，点击 Choose 按钮并选择 Switch_Light.cpp 文件。

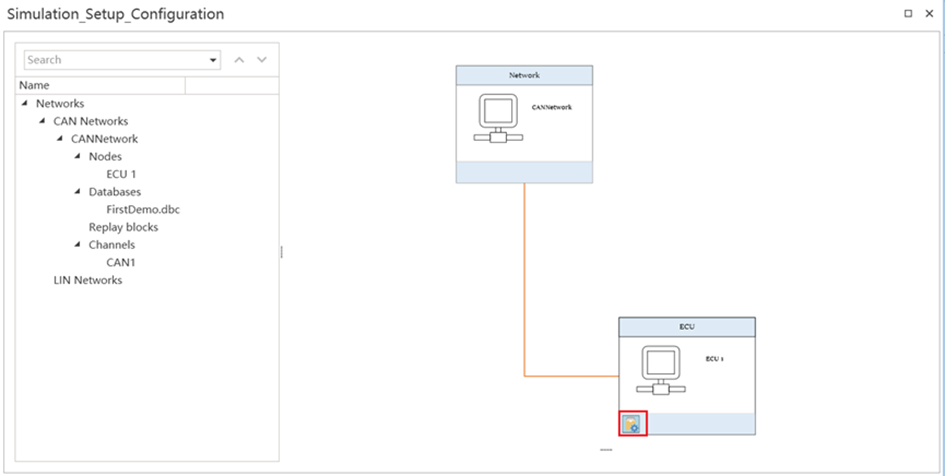

选择对应脚本后，点击 ECU1 节点左下角的编译按钮进行编译。

工程运行测试​

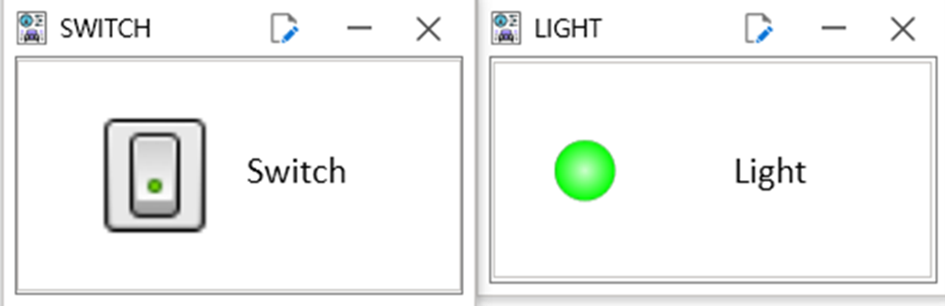

在 ETStudio 主界面点击 Start 启动工程。在 Home 功能区点击 dashboard 打开 SWITCH 与 LIGHT 仪表盘。右键单击 SWITCH 仪表盘中的开关进行开/关操作，LED 指示灯状态将随开关状态变化。

查看 Trace 报文​

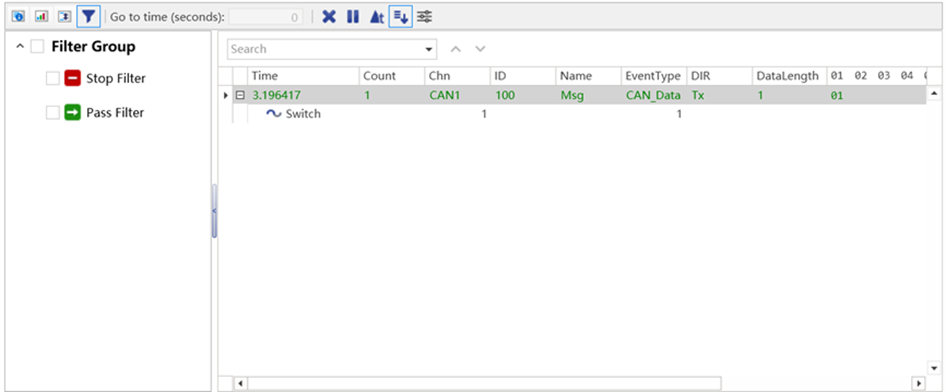

在操作开关的同时，可在总线上观察到 CAN 报文中的信号变化，见下图示例。
